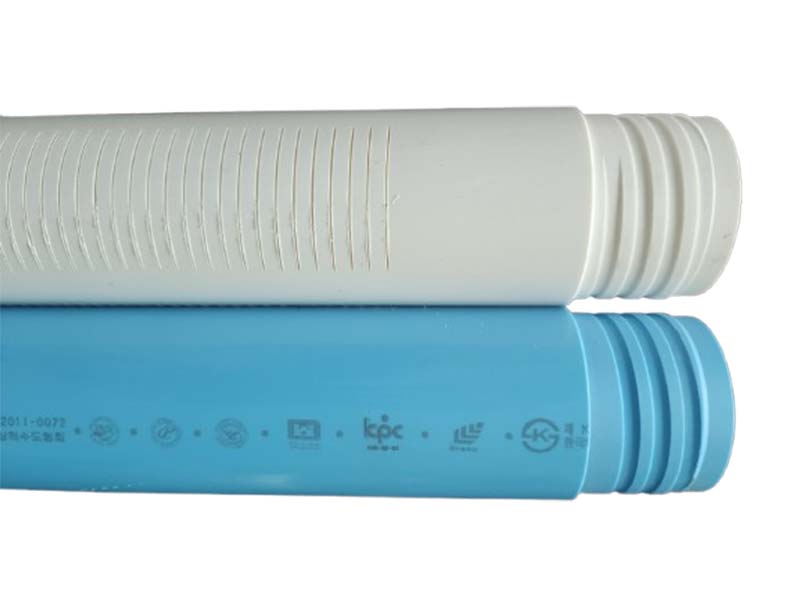

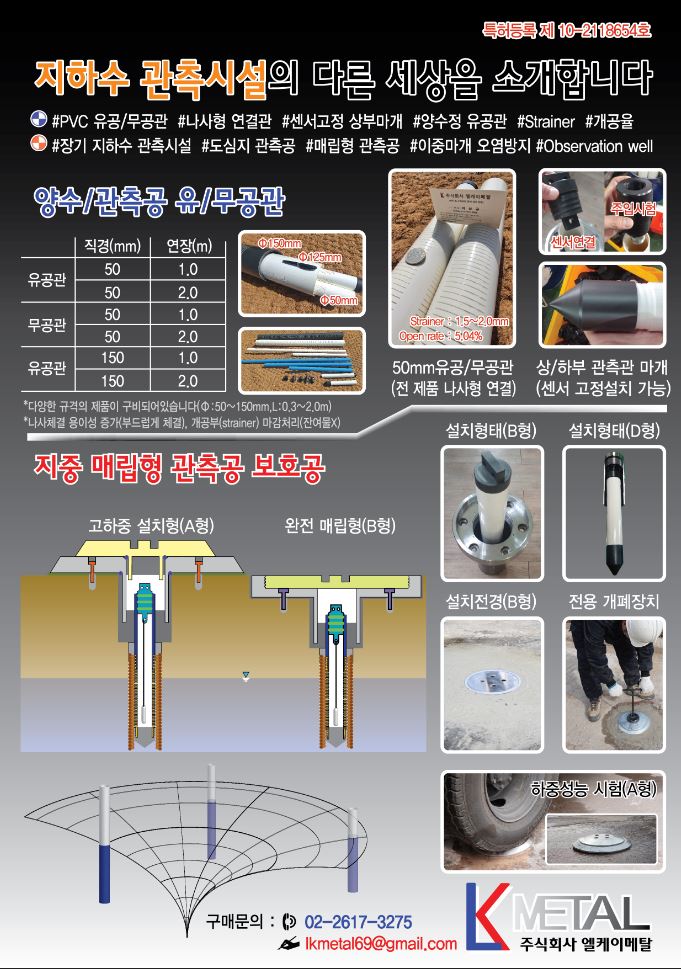

PVC 유,무공관
(재질:Hi-VP)
| 호칭 | 용도 | 외경(D) | 두께(t) | 길이 (m) |
Slot Size (mm) |
개공율(%) | ||
| 표준(mm) | 공차(mm) | 표준(mm) | 공차(mm) | |||||
(관측용) |
유공관 | 60.3 | ±0.5 | 4.5 | ±0.4 | 1.0 / 2.0 | 0.5 X 40 | 5.1 |
|---|---|---|---|---|---|---|---|---|
| 무공관 | 1.0 / 2.0 | |||||||
| 유공관 | 168.3 | ±1 | 7.7 | ±0.6 | 1.0 / 2.0 | 2.0 X 85 | 8.8 | |
| 무공관 | 1.0 / 1.5 / 2.0 | |||||||
상,하부 마개

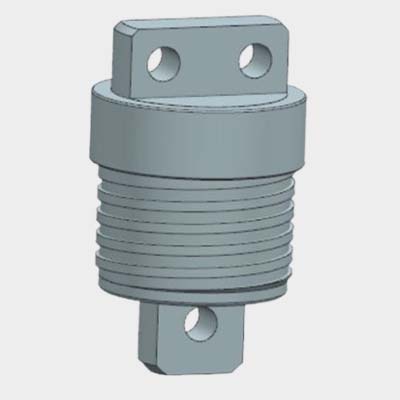

50A 상부마개(Screw Type)

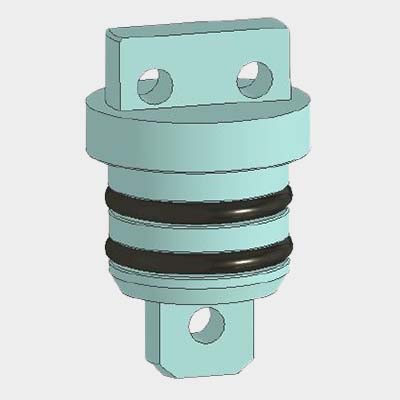

50A 상부마개(O-Ring Type)

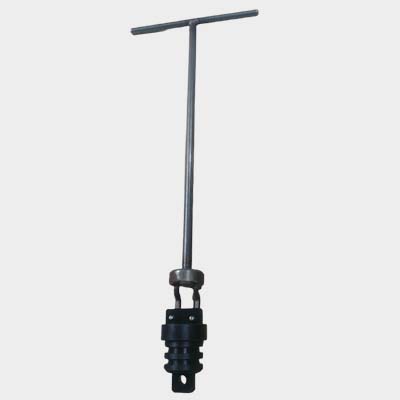

50A 상부마개 핸들

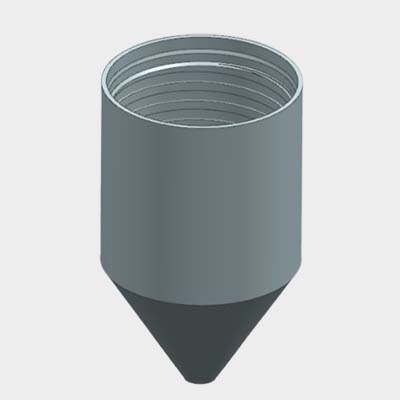

50A 하부마개

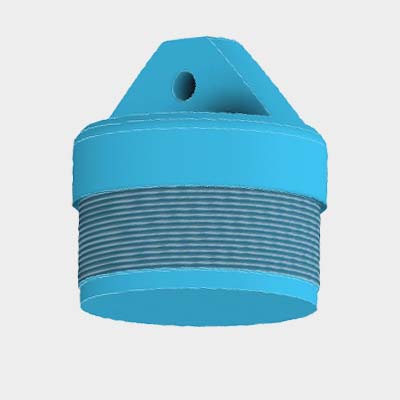

150A 상부마개(Screw Type)

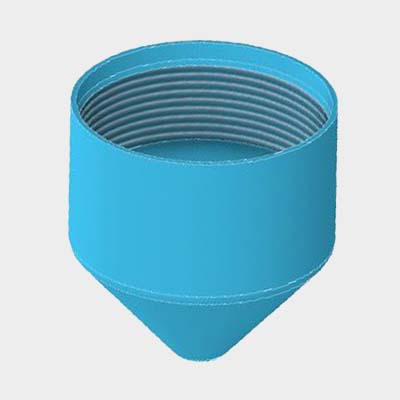

150A 하부마개
바닥형 보호구
| 종류 |
A형 | B형 | C형 | D형 |
|---|---|---|---|---|
| 특징 | 상부돌출형 고하중용 (100A기준 - MAX 10톤) |
완전 매립형 중하중용 (100A기준 - MAX 5톤) |
완전 매립형 중하중용 (100A기준 - MAX 3.5톤) |
완전 매립형 중하중용 ( 80A기준 - MAX 2톤) |
| 매립 Hole 종류 | 200A(216.3mm) 100A(114.3mm) |
200A(216.3mm) 100A(114.3mm) |
100A(114.3mm) | 80A(89.1mm) |
| 재질옵션 | SUS / 철 | SUS / 철 | SUS / 철 | SUS / 철 |

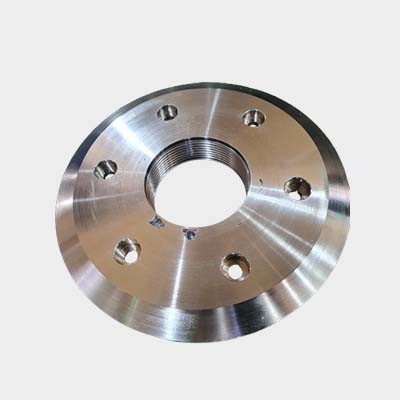

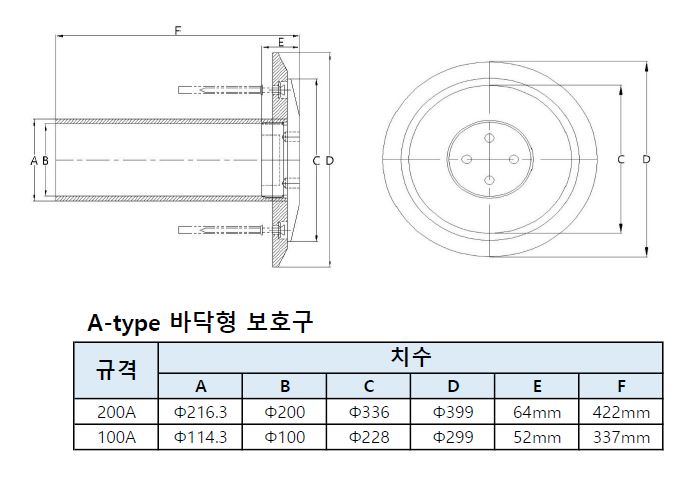

A형 보호구

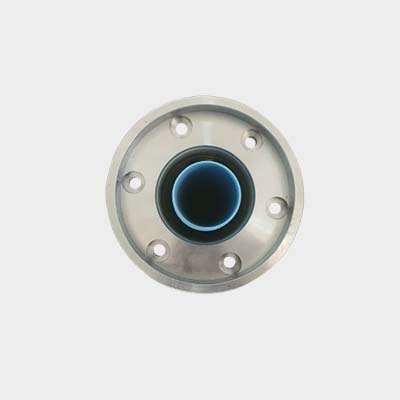

B형 보호구

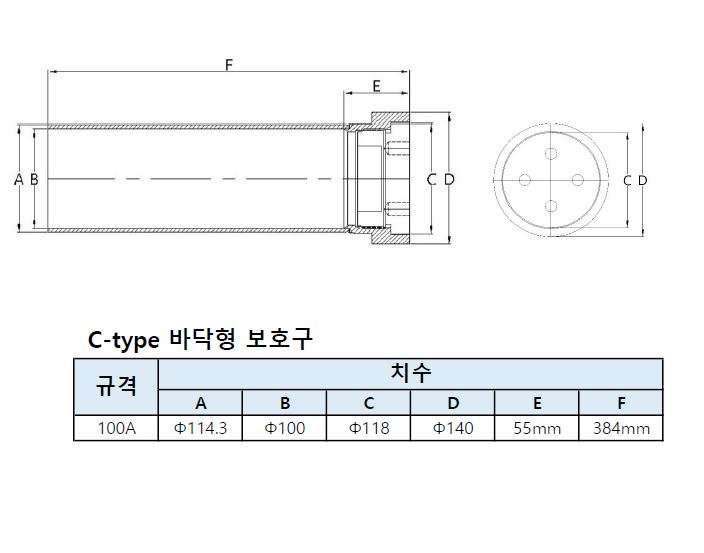

C형 보호구

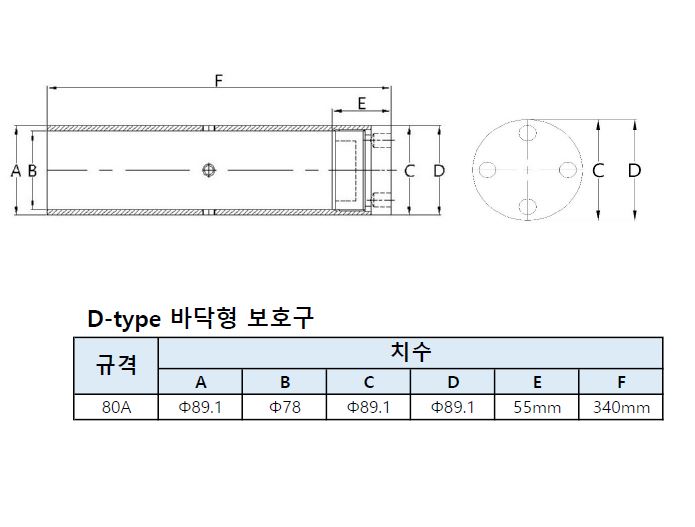

D형 보호구

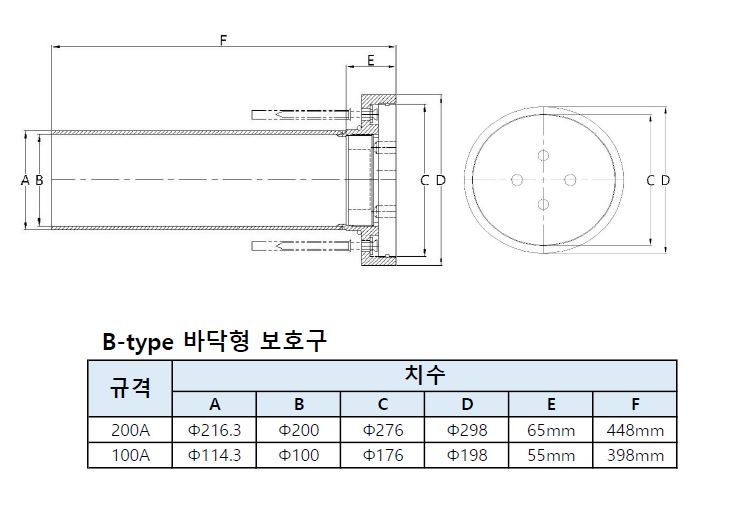

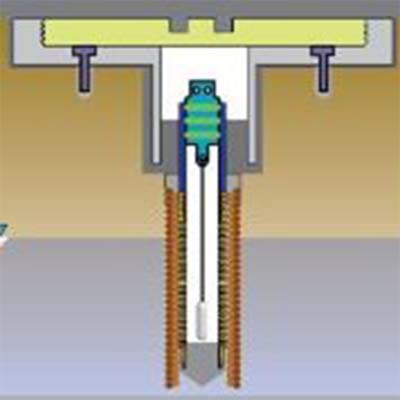

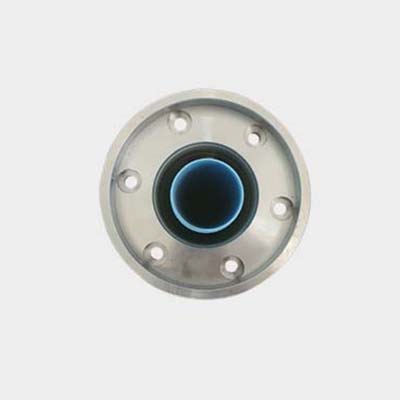

고하중 설치형(A형)

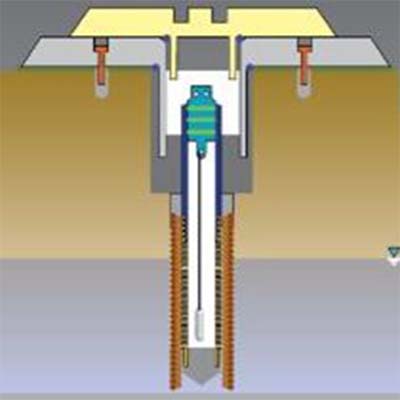

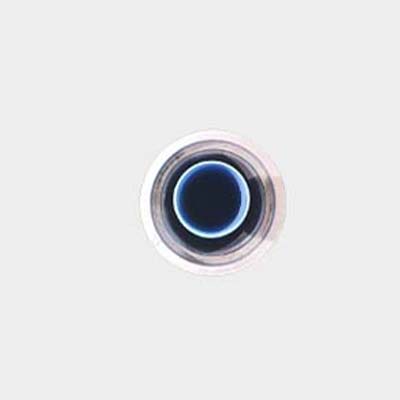

완전 매립형(B,C,D형)

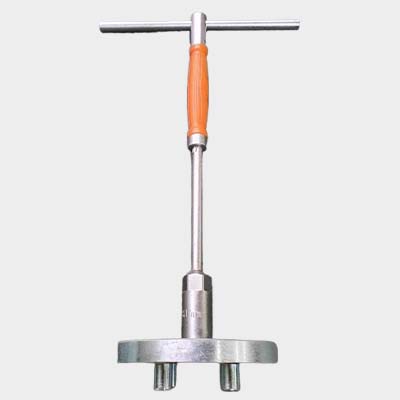

돌출형 보호구 & 바닥형 보호구 핸들

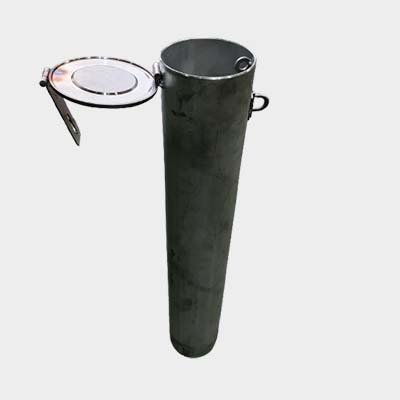

돌출형 보호구(SUS/철)

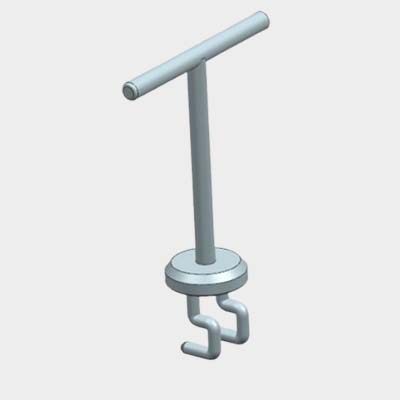

바닥형보호구 핸들
50A 상부마개 핸들
케이싱 파이프
| 호칭 | 외경(mm) | 두께(mm) (SUS기준) |
재질 |
| 80A | 89.1 | 3.0 | SUS or 백관 |
| 100A | 114.3 | 3.0 | |
| 200A | 216.3 | 4.0 | |
| 250A | 267.4 | 4.0 | |
| 300A | 318.5 | 4.5 |
